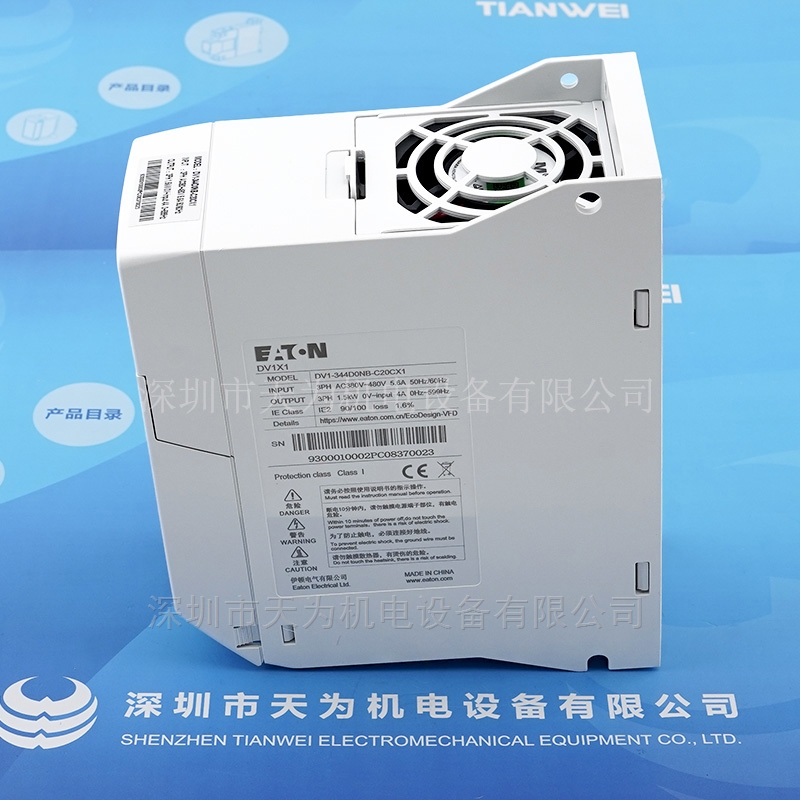

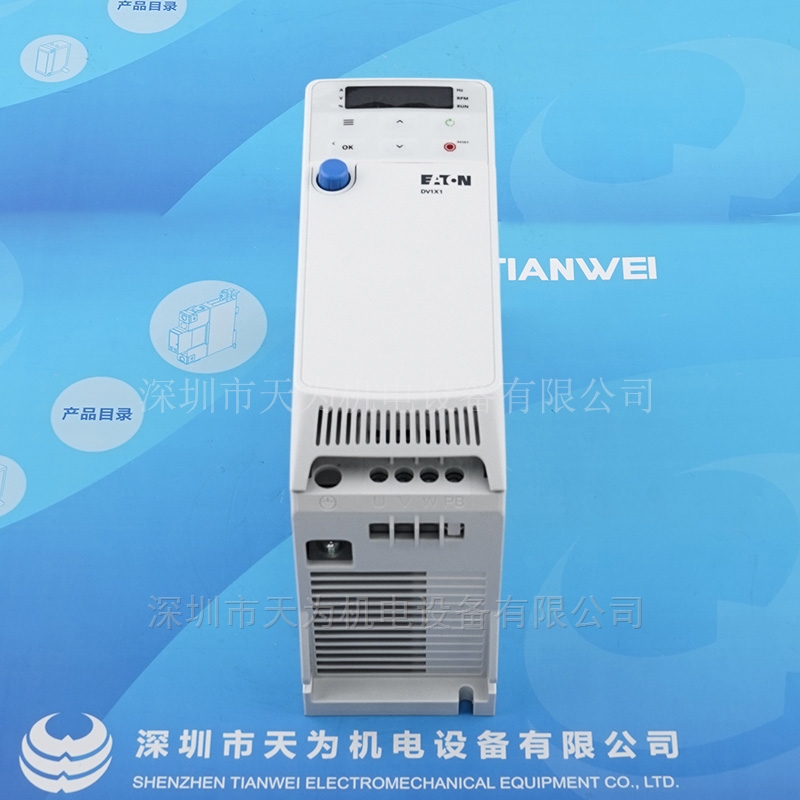

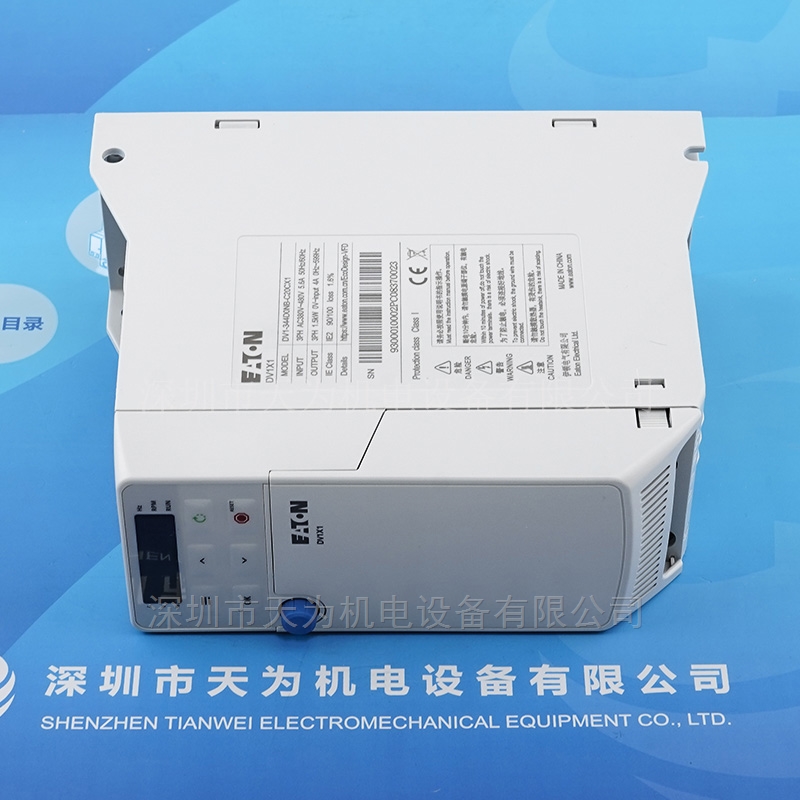

美国EATON伊顿低压变频器DV1-344D0NB-C20CX1

产品概述：

伊顿DV1X1系列变频器是针对机械设备制造领域所开发的全新一代紧凑型变频器，产品采用书本式窄体设计，具有体积小，温升低，操作便捷，稳定可靠以及经济高效的特点。

DV1X1系列变频器全部采用强化防护涂层电路板和先进的结构设

计，兼顾了产品的散热和防尘需求，保证了产品可靠性和稳定性，广泛适用于各种恶劣的现场环境。

技术特点：

● 支持V/F控制（自定义曲线，节能控制等），开环矢量控制，

满足不同应用控制需求

● 支持同步电机控制，更高能效，减少碳排放

● 强化PCBA防护涂层，符合3C3，3S3等级要求，可耐受严苛的环境条件

● 全系列内置制动单元，更强的动态制动能力

● 内置双Modbus RJ45接口，组网更便捷

● 支持并排零间距安装，节省柜内空间

● 输入输出信号：

● 数字量输入：4路 DI1- DI4,支持PNP或NPN

● 模拟量输入：1路 AI（可设置为DI使用）

● 数字量输出：1路 DO，集电极开路输出

● 继电器输出：1路 RO，带有公共点的1常开和1常闭触点

● 模拟量输出：1路 AO

● 丰富的软件应用功能：

● 内置节能控制算法，有效降低能耗，并可监控用电量数据

● 多段速功能

● 瞬时掉电控制功能

● 自动/捕捉再起动功能

● PID控制器

● 内置张力控制算法

● 摆频（三角波）功能

● 用户自定义程序运行模式

● 通过功能强大的Drive Xpert软件，用户可以应用虚拟示波器功能在电脑上实时监控各项参数，使调试，监控，故障排查更为便捷高效

产品规格：

系列：DV1

电压等级：三相

电压等级：380V级

电流等级：额定电流 4A, 三相 380V 1.5kW

产品配置：内置制动斩波器

显示选项：带显示面板

防护等级：IP20

PCB防护：强化涂层电路板

产品版本：X1

额定输入：

电压、频率：三相380V~480V 50Hz/60Hz

允许波动：-15％~10％；电压失衡率：<3%；频率：±5%；畸变率满足IEC61800-2要求

额定输出：

输出电压：额定条件下输出：3相，0V～输入电压

输出频率范围：0Hz～600Hz

过载能力：150%额定电流60秒，180%额定电流10秒，200%额定电流3秒

控制特性：

电机控制模式：无PG V/F控制、无PG矢量控制

载波频率：1.0kHz～16.0kHz

启动转矩：无PG矢量控制：0.5Hz时150%额定转矩

频率分辨率：数字设定：0.01Hz；模拟设定：最大频率×0.05%

保护功能：过压、欠压、电流限幅，过流、过载、电子热继电器、过热、过压失速、数据保护、飞速保护、输入输出缺相保护等

环境温度：-10℃ ～ +50℃，50℃以上可降额使用，最高温度60°C，每升高1°C，降额1.5%

环境湿度：5%RH ～ 95%RH（不结露）

振动：9Hz～200Hz时，5.9m/s²(0.6G)

储存温度：-30℃ ～ +60℃

安装方式：壁挂式

防护等级：IP20

污染等级：2级

冷却方式：强迫风冷
